Вибратори "Сила" - Регулиране

Регулиране на възбуждащата сила

Регулирането на възбуждащата сила на вибратора се извършва в следния ред:

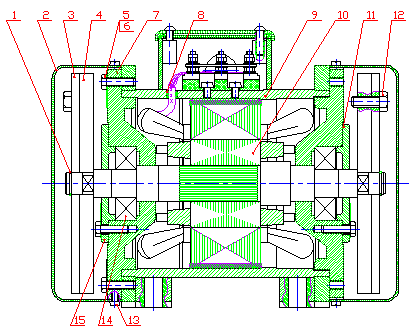

1. Отвиват се винтове поз.13 - 8 бр.
2. Демонтират се двата предпазителя поз.2.
3. Отвиват се болтове поз.12 - 2 бр.
4. Завъртва се външната тежест поз.3 спрямо неподвижната вътрешна тежест поз.4, така че да се осигури изискваната възбуждаща сила. Двете двойки тежести се поставят в еднакво положение. В таблицата по-долу е дадено взаимното разположение на тежестите и съответствуващата възбуждаща сила
   1.7 kN - 6 kN за Сила 21 и Сила 22.
   2.5 kN - 8 kN за Сила 31 и Сила 32.
5. Навиват се болтове поз.12 - 2 бр.
6. Монтират се двата предпазителя поз.2. Монтирането на предпазителите е задължително!
7. Навиват се винтове поз.13 - 8 бр.

фигура	3D	ъгъл	Сила 21/22	Сила 31/32

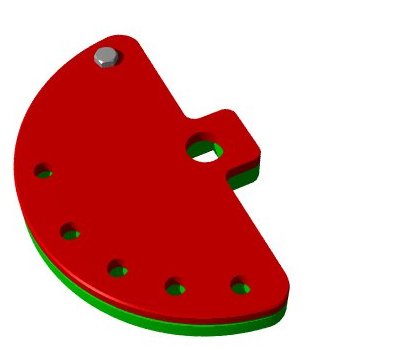

		0 °	6 kN (~ 600 kg сила* )	8 kN (~ 800 kg сила)

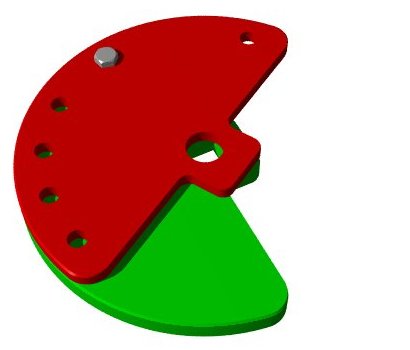

		59 °	5 kN (~ 500 kg сила)	7 kN (~ 700 kg сила)

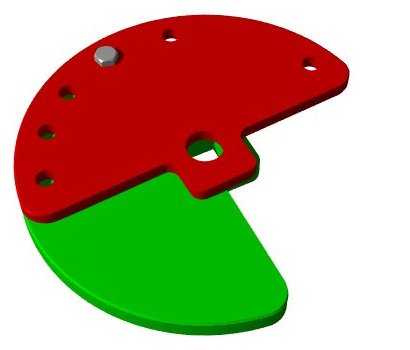

		87 °	4 kN (~ 400 kg сила)	6 kN (~ 600 kg сила)

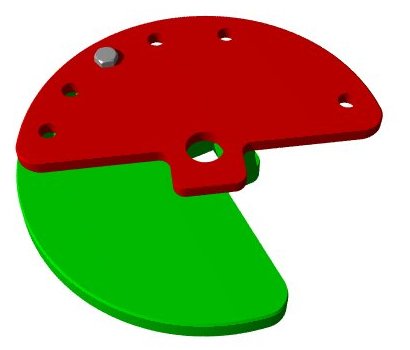

		109 °	3.5 kN (~ 350 kg сила)	5 kN (~ 500 kg сила)

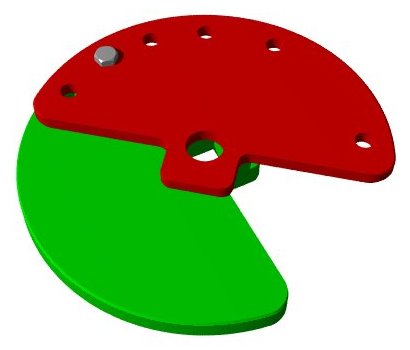

		129 °	3 kN (~ 300 kg сила)	4 kN (~ 400 kg сила)

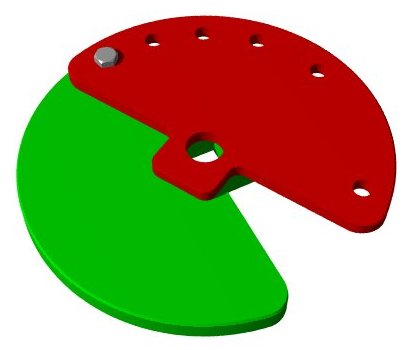

		150 °	1.7 kN (~ 170 kg сила)	2.5 kN (~ 250 kg сила)

* Забележка: 1 kN сила се равнява на теглото на 102 kg
