Вибрационни двигатели тип "Сила"

Вибрационен двигател (таблен вибратор)

Едночестотните външни електромеханични вибратори с регулируема възбуждаща сила (вибратори) тип „СИЛА“ са предназначени за вграждане към машини и съоръжения, които не се използват в агресивна и взривоопасна среда.

Вибраторът се състои от дебалансирани спрямо оста на въртене тежести и ас. двигател с два работни края на вала. При въртене на ротора на електродвигателя се възбуждат кръгови колебания на вибратора и присъединения механизъм.

Дебалансираните тежести са изработени от стомана и са монтирани по двойки на всеки край на вала. Положението на вътрешната тежест в двойката е фиксирано спрямо вала. Външната тежест може да се монтира в различни положения спрямо вътрешната, така че да се осигури необходимата възбуждаща сила.

Предпазителят на дебалансираните тежести се изработва от листова стомана.

Резбовите връзки между лагерните тела, статора и лагерните капачки са осигурени с шайби.

Тялото на двигателя се изработва от стоманена тръба.

Лагерните тела се изработват от чугун.

Лагерите са ролкови двуредни.

Намотката на ас. двигател е изпълнена от емайлиран проводник. Класът на изолацията е „F“.

Изводната кутия е разположена отгоре на тялото.

Конструкцията на вибратора осигурява виброустойчивост на статорната намотка и механическа якост на вала, лагерните щитове и корпусните детайли.

Асинхронният двигател е трифазен с накъсо съединен ротор.

Захранващото напрежение в зависимост от приложението е 380 VАС или 42VАС с честота 50Hz. При монтирането на двигателя към ръчни преносими машини и съоръжения захранващото напрежение трябва да е 42 VАС.

Приложение на вибратори "Сила"

Вибраторите тип „СИЛА“ намират приложение в:

• Строителството
  • вградени към машини и съоръжения за вибриране на бетон (кофражи, кофражни форми, вибромаси, вибросита, виброгреди, таблени вибратори и т.н.)
  • за оборудване на бункери и силози.
• Леарското производство
  • като съставна част на: виброоборудване за хоризонтални и вертикални автоматични линии; вибропитатели; сепаратори за бракувани форми; тръскащи решетки; трамбовки за уплътняване на набивни маси и др.
• При добива на инертни материали и минерали
  • монтирани към вибросита за отделяне на вода, промиване на материалите, отстраняване на шлам, пресяване и класифициране на фракциите в зависимост от тяхната големина
• При съхранение на насипни и зърнени продукти
  • в състава на системата за предотвратяване на засводяването при силози, контейнери и бункери.

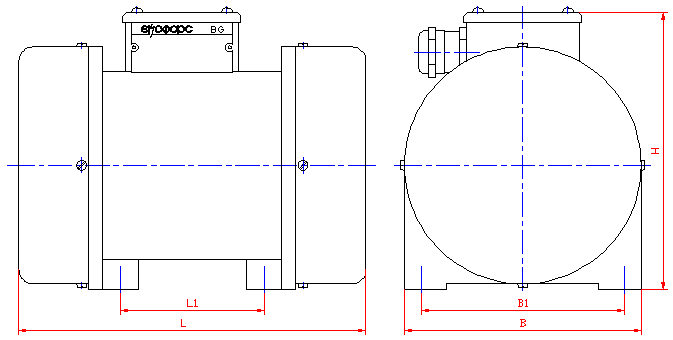

Основни параметри и размери на вибратори "Сила"
